Wybór odpowiedniego bezpiecznika RT14 dla obwodu z obciążeniem pojemnościowym może być nieco trudny, ale nie martw się! Jako dostawca bezpieczników RT14 mam kilka spostrzeżeń, którymi chcę się z Tobą podzielić. Na tym blogu przeprowadzę Cię krok po kroku przez ten proces, abyś mógł podjąć świadomą decyzję i zapewnić bezpieczeństwo swoich obwodów.
Zrozumienie obciążeń pojemnościowych
Na początek porozmawiajmy o obciążeniach pojemnościowych. Kondensatory to elementy magazynujące energię elektryczną w polu elektrycznym. Gdy obwód ma obciążenie pojemnościowe, oznacza to, że w obwodzie znajdują się kondensatory, które podczas ładowania mogą pobierać dużą ilość prądu. Ten prąd rozruchowy może być znacznie wyższy niż normalny prąd roboczy obwodu i może trwać przez krótki okres czasu.
Na przykład, kiedy włączasz obwód z kondensatorem, kondensator zachowuje się przez krótką chwilę jak zwarcie podczas ładowania. Ten wysoki prąd rozruchowy może potencjalnie uszkodzić bezpieczniki, jeśli nie zostaną odpowiednio dobrane.
Czynniki, które należy wziąć pod uwagę przy wyborze bezpiecznika RT14 dla obciążenia pojemnościowego
1. Wartość prądu rozruchowego
Najważniejszym czynnikiem przy wyborze bezpiecznika RT14 do obciążenia pojemnościowego jest znamionowy prąd rozruchowy. Musisz znać maksymalny prąd rozruchowy, jaki pobierze kondensator po rozpoczęciu ładowania. Wybrany bezpiecznik RT14 powinien być w stanie wytrzymać tak wysoki prąd rozruchowy bez przepalania.
Większość bezpieczników RT14 ma funkcję opóźnienia czasowego, co oznacza, że mogą tolerować krótkotrwałe przetężenia bez otwierania. Ma to kluczowe znaczenie w przypadku obciążeń pojemnościowych, ponieważ prąd rozruchowy jest zjawiskiem jedynie przejściowym. Szukaj bezpieczników o dużej wytrzymałości na prąd rozruchowy.
2. Ciągły prąd znamionowy
Oprócz znamionowego prądu rozruchowego należy również wziąć pod uwagę znamionowy prąd ciągły obwodu. Jest to normalny prąd roboczy, jaki będzie pobierał obwód po całkowitym naładowaniu kondensatora. Bezpiecznik RT14 powinien być przystosowany do obsługi tego ciągłego prądu bez przegrzania.
Ogólną zasadą jest, że ciągły prąd znamionowy bezpiecznika powinien być nieco wyższy niż normalny prąd roboczy obwodu. Na przykład, jeśli normalny prąd roboczy obwodu wynosi 10 A, możesz wybrać bezpiecznik RT14 o wartości znamionowej prądu ciągłego 12 A lub 15 A.
3. Napięcie znamionowe
Ważna jest także wartość napięcia bezpiecznika RT14. Powinno być równe lub wyższe od napięcia obwodu. Użycie bezpiecznika o niższym napięciu znamionowym może spowodować przedwczesną awarię bezpiecznika lub nieprawidłowe działanie.
4. Kompatybilność uchwytów bezpieczników

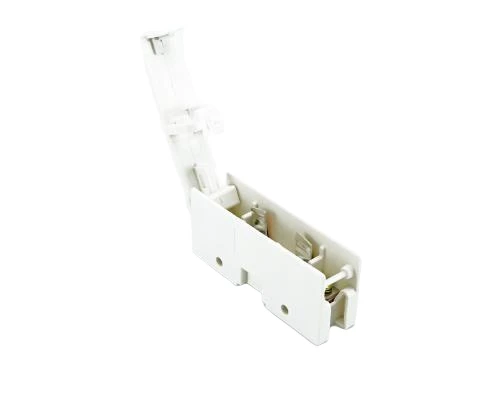

Musisz upewnić się, że wybrany bezpiecznik RT14 jest kompatybilny z oprawką bezpiecznika w twoim obwodzie. Dostępne są różne typy opraw bezpiecznikowych RT14, npRT14 - 32 Uchwyt bezpiecznika,RT14 - 20 Baza, IPodstawa bezpiecznikowa RT14 - 63. Sprawdź specyfikacje uchwytu bezpiecznika i wybierz bezpiecznik, który pasuje.
Proces selekcji krok po kroku
Krok 1: Określ prąd rozruchowy
Użyj urządzenia do pomiaru prądu, takiego jak oscyloskop lub sonda prądowa, aby zmierzyć prąd rozruchowy obciążenia pojemnościowego. Jeśli nie masz sprzętu do bezpośredniego pomiaru, możesz zapoznać się z arkuszem danych kondensatora. Arkusz danych zazwyczaj zawiera informacje o prądzie rozruchowym w oparciu o wartość pojemności i czas ładowania.
Krok 2: Oblicz prąd ciągły
Zmierz normalny prąd roboczy obwodu po całkowitym naładowaniu kondensatora. Do pomiaru prądu możesz użyć multimetru. Pamiętaj, aby zmierzyć prąd w normalnych warunkach pracy.
Krok 3: Wybierz bezpiecznik w oparciu o parametry
Na podstawie określonych wartości prądu rozruchowego i prądu ciągłego wybierz bezpiecznik RT14 o odpowiedniej wytrzymałości na prąd rozruchowy i prądzie znamionowym ciągłego. Upewnij się także, że napięcie znamionowe bezpiecznika jest odpowiednie dla Twojego obwodu.
Krok 4: Sprawdź kompatybilność oprawek bezpieczników
Sprawdź, czy wybrany bezpiecznik jest kompatybilny z oprawką bezpiecznika w Twoim obwodzie. Jeśli tak nie jest, może być konieczna wymiana oprawki bezpiecznika lub wybór innego bezpiecznika.
Prawdziwy – światowy przykład
Załóżmy, że masz obwód z dużym kondensatorem zastosowanym w zasilaczu. Po rozpoczęciu ładowania kondensator ma wysoki prąd rozruchowy wynoszący około 50 A, a normalny prąd roboczy obwodu wynosi 15 A. Obwód pracuje przy napięciu 230V.
Po pierwsze, należy poszukać bezpiecznika RT14 o dużej wytrzymałości na prąd rozruchowy, powiedzmy takiego, który wytrzyma krótkotrwały prąd 50 A lub więcej. Aby uzyskać prąd znamionowy ciągły, można wybrać bezpiecznik o wartości znamionowej 20 A, czyli nieco wyższej niż normalny prąd roboczy wynoszący 15 A. Napięcie znamionowe bezpiecznika powinno wynosić co najmniej 230 V.
Następnie sprawdź zgodność bezpiecznika z oprawką bezpiecznika. Jeśli maszRT14 - 32 Uchwyt bezpiecznika, upewnij się, że bezpiecznik jest w nim prawidłowo osadzony.
Wniosek
Wybór odpowiedniego bezpiecznika RT14 dla obwodu z obciążeniem pojemnościowym jest niezbędny dla bezpieczeństwa i prawidłowego funkcjonowania obwodu. Biorąc pod uwagę takie czynniki, jak znamionowy prąd rozruchowy, znamionowy prąd ciągły, napięcie znamionowe i kompatybilność oprawki bezpiecznika, możesz podjąć świadomą decyzję.
Jeśli nadal nie masz pewności, który bezpiecznik RT14 wybrać do obwodu obciążenia pojemnościowego, nie wahaj się z nami skontaktować. Jako dostawca bezpieczników RT14 jestem tutaj, aby pomóc Ci w wyborze. Niezależnie od tego, czy potrzebujesz więcej informacji na temat naszych produktów, czy też chcesz omówić swoje konkretne zastosowanie, skontaktuj się z nami w celu uzyskania szczegółowej konsultacji. W razie potrzeby możemy również dostarczyć próbki do testów. Rozpocznij rozmowę już dziś i znajdźmy idealny bezpiecznik RT14 dla Twoich potrzeb.
Referencje
- Podręczniki elektrotechniki dotyczące systemów elektroenergetycznych i ochrony obwodów.
- Karty katalogowe bezpieczników i kondensatorów RT14.
- Normy branżowe związane z doborem bezpieczników w obwodach elektrycznych.
